这个系列文章我们来介绍一位海外工程师如何探索 Metal 音视频技术，对于想要开始学习音视频技术的朋友，这些文章是份不错的入门资料，本篇介绍命令的组织与执行模型。

在 Metal 架构中，MTLDevice 协议定义了代表单个 GPU 的接口。MTLDevice 支持以下功能：

• 查询设备属性；
• 创建设备专属对象（如 buffer、texture）；
• 编码并排队渲染/计算命令，以便提交给 GPU 执行。

命令队列（command queue）由一系列命令缓冲区（command buffer）组成，并决定这些缓冲区的执行顺序。

一个命令缓冲区包含针对某个特定设备的已编码命令；命令编码器（command encoder）把渲染、计算或 blit 命令追加到命令缓冲区，最终命令缓冲区被提交给设备执行。

1、协议与对象概览

协议：

• MTLCommandQueue：命令队列接口，主要提供创建命令缓冲区的方法。
• MTLCommandBuffer：命令缓冲区接口，提供创建命令编码器、排队/提交执行、查询状态等方法。
• MTLRenderCommandEncoder：一次渲染通道（render pass）的图形命令编码器。
• MTLComputeCommandEncoder：数据并行计算的命令编码器。
• MTLBlitCommandEncoder：负责 buffer ↔ texture 拷贝、mipmap 生成等简单操作的命令编码器。

任何时刻，每个命令缓冲区只能有一个活跃的命令编码器；必须先结束（endEncoding）当前编码器，才能为同一缓冲区创建新的编码器。
唯一例外：MTLParallelRenderCommandEncoder，可在多线程环境下并行编码一次渲染通道。

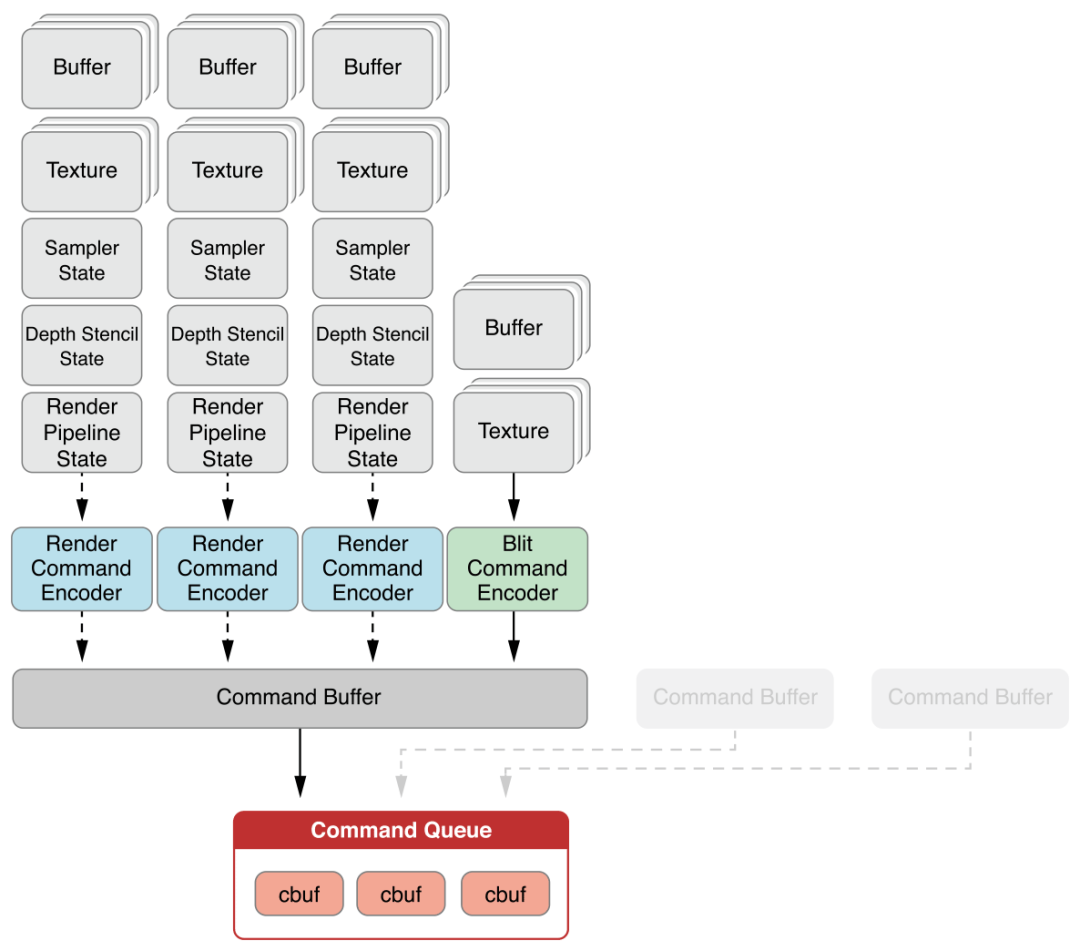

2、对象关系图

如图：

Metal Object Relationships

3、GPU 的抽象：MTLDevice

• 代表一块可执行命令的 GPU。
• 提供创建命令队列、分配 buffer、创建 texture、查询设备能力等方法。
• 通过 MTLCreateSystemDefaultDevice()获取系统默认设备。

4、短暂与持久对象

• 短暂对象（Transient）
  • 命令缓冲区（MTLCommandBuffer）
  • 各种命令编码器
• 持久对象（Non-transient）
  • 命令队列（MTLCommandQueue）
  • buffer、texture、采样器状态
  • library、计算/渲染管线状态、深度/模板状态

短暂对象生命周期极短，创建/销毁开销极低，使用 autorelease 返回。
持久对象创建开销较大，应在性能敏感代码中复用，避免反复创建。

5、命令队列（Command Queue）

• 维护一条有序的命令缓冲区列表，GPU 按入队顺序执行。
• 线程安全，可同时编码多个命令缓冲区。
• 创建接口：
  • newCommandQueue
  • newCommandQueueWithMaxCommandBufferCount:
• 建议长驻，不应频繁创建/销毁。

6、命令缓冲区（Command Buffer）

• 存储已编码命令，直到被提交给 GPU。
• 通常一帧渲染对应一个命令缓冲区，可含多个渲染通道、计算或 blit 命令。
• 一次性对象，提交后只能等待完成或查询状态，不可重用。
• 创建接口：
  • commandBuffer（默认 retain）
  • commandBufferWithUnretainedReferences（性能极限场景使用，需自行保证对象生命周期）

6.1、执行顺序控制

• enqueue：在队列中占位，不立即提交；稍后 commit时按入队顺序执行。
• commit：提交命令缓冲区；若未 enqueue则隐式先 enqueue。

6.2、执行回调与同步

• addScheduledHandler:，命令缓冲区被调度（scheduled）时异步回调，可注册多个。
• waitUntilScheduled，同步等待调度完成。
• addCompletedHandler:，GPU 执行完成后异步回调，可注册多个。
• waitUntilCompleted，同步等待 GPU 执行完成。
• presentDrawable:，GPU 调度完成即呈现 CAMetalDrawable，属于特殊 completed handler。

6.3、状态与错误

• status只读属性，类型为 MTLCommandBufferStatus枚举。
• error只读属性，成功为 nil；失败时为 MTLCommandBufferStatusError，并给出错误码。

7、命令编码器（Command Encoder）

• 一次性、短暂对象，用于向命令缓冲区写入 GPU 可执行命令。
• 活跃时拥有所属命令缓冲区的独占写入权；完成后必须 endEncoding。
• 创建方式：从目标 MTLCommandBuffer请求对应类型的编码器。

7.1、创建接口

方法	返回
renderCommandEncoderWithDescriptor:	MTLRenderCommandEncoder
computeCommandEncoder	MTLComputeCommandEncoder
blitCommandEncoder	MTLBlitCommandEncoder
parallelRenderCommandEncoderWithDescriptor:	MTLParallelRenderCommandEncoder

7.2、渲染命令编码器（Render Command Encoder）

• 代表一次渲染通道（render pass）。
• 依赖 MTLRenderPassDescriptor，包含颜色、深度、模板附着。
• 功能：
  • 绑定资源（buffer、texture）
  • 设置渲染管线状态（MTLRenderPipelineState）
  • 设置固定功能状态（viewport、裁剪、深度/模板测试等）
  • 绘制 3D 图元

7.3、计算命令编码器（Compute Command Encoder）

• 用于数据并行计算。
• 可设置计算函数、绑定资源（texture、buffer、采样器）并分派执行。
• 通过 MTLCommandBuffer.computeCommandEncoder创建。

7.4、Blit 命令编码器（Blit Command Encoder）

• 处理 buffer ↔ texture 之间的拷贝、纹理填充纯色、mipmap 生成等。
• 通过 MTLCommandBuffer.blitCommandEncoder创建。

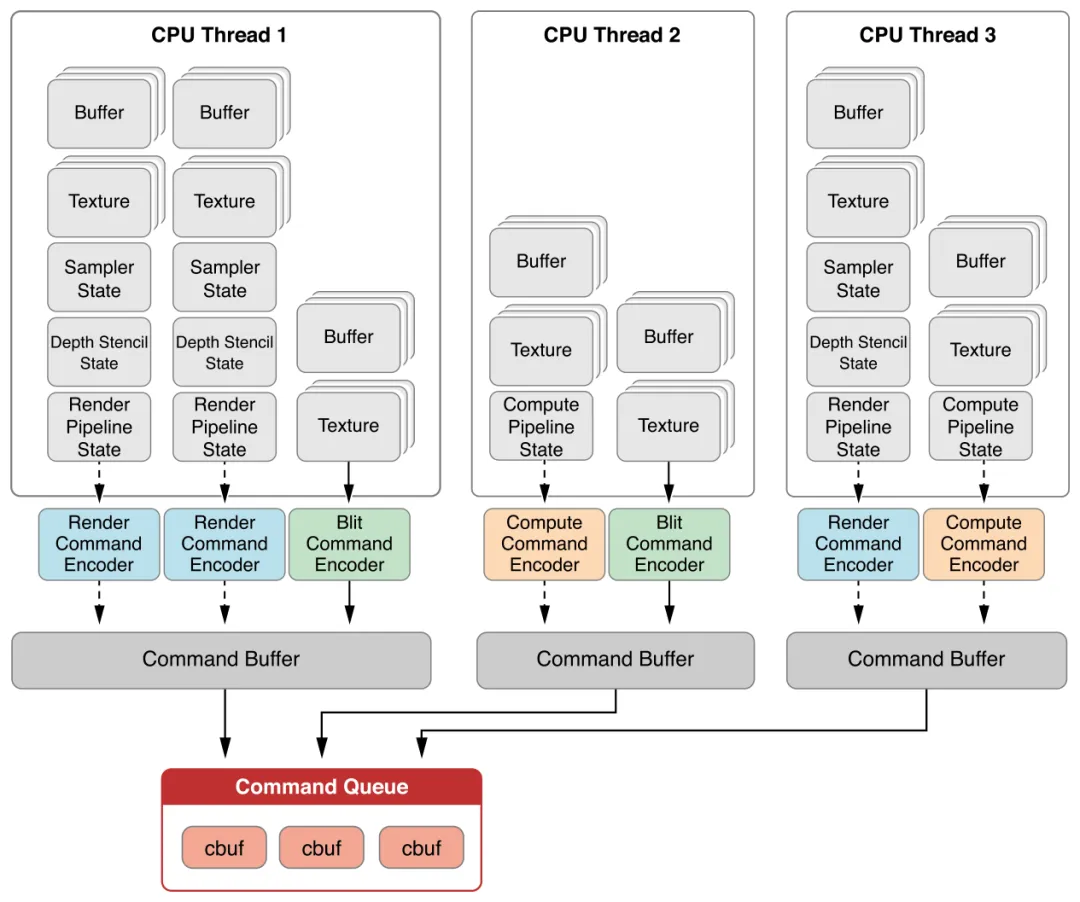

8、多线程、命令缓冲区与命令编码器

• 单线程模式：每帧单命令缓冲区，顺序编码、提交。
• 并行编码：
  • 同时创建多个命令缓冲区；每条线程独立编码一条缓冲区。
  • 预先知道执行顺序时，用 enqueue声明顺序，无需等待编码完成。
• 线程规则：同一时间仅允许一个 CPU 线程访问某个命令缓冲区。
• MTLParallelRenderCommandEncoder：允许一次渲染通道拆分到多线程并行编码。

多线程模式

---
